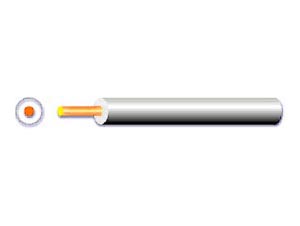

| ●额定温度：105℃ ●额定电压：600V ●参考标准：UL758,UL1581,CSA C22.2No.210.2 ●导体使用单支或绞合30~10AWG镀锡或裸铜 ●PVC绝缘，符合ROHS环保标准 ●通过UL VW-1、CSA FT1阻燃测试 ●绝缘厚度均匀、易裁线、易剥皮 ●用于一般电子、电器设备内部连接线 |
 |
|
■印字 MARKING
| |
| 导体 | 绝缘 | ******导体电阻 （Ω/km,20℃,DC） |
耐压强度 （VAC，1min） | |||
| 规格 |
构造 (No./mm) |
外径 (mm) |
厚度 （mm） |
外径 (mm) | ||
| 30 |
7/0.10 |
0.30 |
0.80 |
1.90 |
381 |
2,000 |
| 28 |
1/0.32 7/0.127 7/0.127OS-1* |
0.32 0.38 0.38 |
0.79 0.81 0.81 |
1.90 2.00 2.00 |
227 239 239 |
2,000 |
| 26 |
1/0.404 7/0.16 7/0.16 OS-1* |
0.40 0.48 0.48 |
0.80 0.81 0.81 |
2.00 2.10 2.10 |
143 150 150 |
2,000 |
| 24 |
1/0.511 11/0.16 7/0.203OS-1* |
0.51 0.61 0.61 |
0.80 0.82 0.82 |
2.10 2.25 2.25 |
89.3 94.2 94.2 |
2,000 |
| 22 |
1/0.643 17/0.16 7/0.254 OS-1* |
0.64 0.76 0.76 |
0.80 0.82 0.82 |
2.25 2.40 2.40 |
56.4 59.4 59.4 |
2,000 |
| 20 |
1/0.813 21/0.178 7/0.32OS-1* |
0.81 0.94 0.96 |
0.80 0.81 0.80 |
2.40 2.55 2.55 |
35.2 36.7 36.7 |
2,000 |
| 18 |
1/1.024 16/0.254 34/0.178 7/0.404OS-1* |
1.02 1.17 1.20 1.20 |
0.82 0.82 0.80 0.80 |
2.65 2.80 2.80 2.80 |
22.2 23.2 23.2 23.2 |
2,000 |
| 16 |
1/1.29 26/0.254 |
1.29 1.49 |
0.81 0.81 |
2.90 3.10 |
14.0 14.6 |
2,000 |
| 14 |
1/1.60 41/0.254 |
1.60 1.88 |
0.80 0.81 |
3.20 3.50 |
8.78 8.96 |
2,000 |
| 12 |
65/0.254 |
2.36 |
0.82 |
4.00 |
5.64 |
2,000 |
| 10 |
7/15/0.254 |
3.42 |
0.82 |
5.05 |
3.54 |
2,000 |
