●额定温度:105℃ ●额定电压:600V ●参考标准:UL758,UL1581 ●导体使用单支或绞合22~8AWG镀锡或裸铜 ●PVC绝缘,符合ROHS环保标准 ●通过UL VW-1阻燃测试 ●绝缘厚度均匀、易裁线、易剥皮 ●用于一般电子、电器设备内部连接线 |
|
■印字MARKING AWM 1028 ()AWG 105℃ 600V VW-1 E203561 BOYUAN CSA 223818 AWM I A 105℃ 600V FT1 LM |

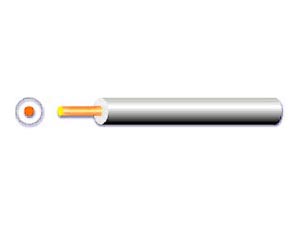

■产品结构
导体 |
绝缘 |
******导体电阻 (Ω/km,20℃,DC)
|
耐压强度 (VAC,1min) |
|||
规格 |
构造 |
外径 |
厚度 |
外径 |
||
22 |
17/0.16 7/0.254 OS-1* |
0.76 0.76 |
1.17 1.17 |
3.10 3.10 |
59.4 59.4 |
2,000 |
20 |
21/0.178 7/0.32OS-1* |
0.94 0.96 |
1.18 1.17 |
3.30 3.30 |
36.7 36.7 |
2,000 |
18 |
16/0.254 34/0.178 7/0.404OS-1* |
1.17 1.20 1.20 |
1.22 1.20 1.20 |
3.60 3.60 3.60 |
23.2 23.2 23.2 |
2,000 |
16 |
26/0.254 |
1.49 |
1.21 |
3.90 |
14.6 |
2,000 |
14 |
41/0.254 |
1.88 |
1.21 |
4.30 |
8.96 |
2,000 |
12 |
65/0.254 |
2.36 |
1.22 |
4.80 |
5.64 |
2,000 |
10 |
7/15/0.254 |
3.40 |
1.20 |
5.80 |
3.54 |
2,000 |
8 |
7/24/0.254 |
3.99 |
1.41 |
6.80 |
2.23 |
2,000 |
备注.OS-1*: 先镀后绞再镀铜线.
